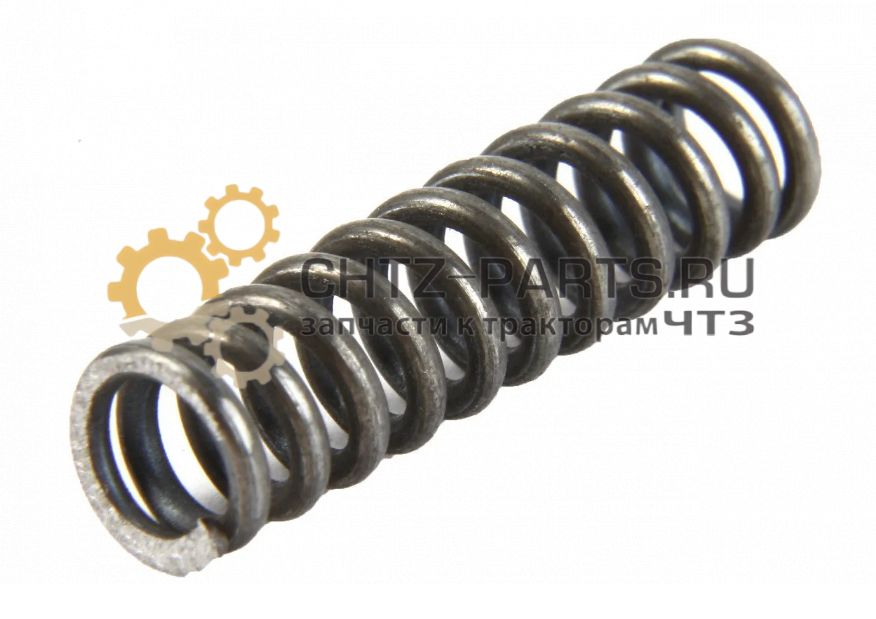

Пружина 38360
Пружина наружная 38360 — пружина сжатия бортового фрикциона главной передачи тракторов и бульдозеров ЧТЗ: Т-130, Б-130, Т-170, Б-170, Б10М, Т10М. Расположена между донышком наружного барабана 28-16-15 и нажимной тарелкой 28-16-10. Работает в паре с внутренней пружиной 38318 — обе пружины размещаются в одном гнезде концентрично: 38360 охватывает 38318 снаружи. Суммарное усилие 8 пар пружин постоянно удерживает тарелку 28-16-10 в прижатом положении — фрикцион всегда включён при ненажатом рычаге управления.
- Артикул: 38360
- Тип: Пружина сжатия — наружная (большего диаметра в паре)
- Применяемость: Т-130, Б-130, Т-170, Б-170, Б10М, Т10М и их модификации
- Группа каталога ЧТЗ: 16 — Главная передача с бортовыми фрикционами
- Парная пружина: 38318 (внутренняя, меньшего диаметра) — устанавливается концентрично внутри
- Тарелка под пружины: 28-16-10
- Барабан: 28-16-15 — пружины размещены внутри барабана
- Количество на один фрикцион: 8 шт.
- Количество на трактор: 16 шт. (два фрикциона)
с НДС 20%
Пружина наружная 38360 — бортовой фрикцион ЧТЗ Т-130, Т-170, Б10М
Артикул и парные детали
| Артикул | Тип | Количество на фрикцион |
|---|---|---|
| 38360 (эта страница) | Пружина наружная (больший диаметр) | 8 шт. |
| 38318 | Пружина внутренняя (меньший диаметр) — парная | 8 шт. |
Технические характеристики
| Тип детали | Пружина сжатия цилиндрическая — наружная в концентрической паре |
| Расположение | Внутри барабана 28-16-15, между донышком барабана и тарелкой 28-16-10 |
| Парная пружина | 38318 — внутренняя, находится внутри пружины 38360 концентрично |
| Количество на фрикцион | 8 шт. (по одной в каждом из 8 гнёзд тарелки 28-16-10) |
| Количество на трактор | 16 шт. (два фрикциона — правый и левый) |
| Назначение | Постоянный прижим тарелки 28-16-10 к пакету дисков — обеспечивает включённое состояние фрикциона |
| Группа каталога ЧТЗ | 16 — Главная передача с бортовыми фрикционами |
| Единица измерения | шт. |
Применяемость
| Модель техники ЧТЗ | Фрикцион правый | Фрикцион левый |
|---|---|---|
| Т-130, Б-130 | 24-16-101-01СП | 24-16-102СП |
| Т-170, Б-170 | 24-16-101-01СП | 24-16-102СП |
| Б10М, Т10М | 24-16-101-01СП | 24-16-102СП |
Положение в машине и принцип работы
Пружины 38360 и 38318 расположены внутри наружного барабана 28-16-15 — между донышком барабана и нажимной тарелкой 28-16-10. Восемь пар пружин равномерно распределены по окружности тарелки. В каждом гнезде — пружина 38360 (наружная, большего диаметра) снаружи и 38318 (внутренняя, меньшего диаметра) внутри неё концентрично. Суммарное усилие всех 16 пружин постоянно давит на тарелку 28-16-10, которая прижимает пакет из 10 ведущих дисков 16121 и 10 ведомых дисков 24-16-103СП — фрикцион включён.
При нажатии рычага управления 16202 шток сервомеханизма 21-17-4СП давит на тарелку 28-16-10 против усилия пружин. Пружины 38360 и 38318 сжимаются, тарелка отходит, диски расходятся — фрикцион выключается. При отпускании рычага пружины разжимаются и возвращают тарелку — фрикцион снова включён.
Конструкция
Пружина 38360 — цилиндрическая пружина сжатия из пружинной стали, большего диаметра в паре. Охватывает внутреннюю пружину 38318 снаружи концентрично. Такая конструкция позволяет получить необходимое суммарное усилие прижима при ограниченных габаритах гнезда в тарелке 28-16-10. При потере упругости пружины — суммарное усилие прижима снижается, фрикцион начинает пробуксовывать при нормальных дисках.
Замена пружин бортового фрикциона
- Снятие фрикциона: снять ленту 18360-01СП, отсоединить тягу управления, снять фрикцион с машины.
- Сжатие пружин: приспособлением сжать пружины 38360/38318 через тарелку 28-16-10, снять стопорное кольцо 28-16-14.
- Извлечение тарелки и пружин: плавно отпустить приспособление. Извлечь тарелку 28-16-10. Извлечь из гнёзд все 8 пар пружин 38360 + 38318.
- Проверка пружин: измерить длину каждой пружины 38360 в свободном состоянии — сравнить с нормой по руководству ЧТЗ. Пружины с длиной ниже нормы или с трещинами — заменить. Рекомендуется менять все 8 шт. одновременно.
- Проверка парной пружины 38318: одновременно проверить все 8 внутренних пружин. Менять оба вида вместе.
- Установка новых пружин: установить пары 38360 + 38318 в гнёзда барабана 28-16-15. Наружная пружина 38360 — снаружи, внутренняя 38318 — внутри концентрично.
- Сборка: установить тарелку 28-16-10, сжать приспособлением, установить новое кольцо 28-16-14. Собрать фрикцион, отрегулировать привод по руководству ЧТЗ.
Признаки неисправности и критерии замены
| Симптом / параметр | Норма | Требует замены |
|---|---|---|
| Длина пружины в свободном состоянии | По норме руководства ЧТЗ | Ниже нормы — пружина потеряла упругость |
| Трещины или разрыв витков | Отсутствуют | Любые трещины или разрывы — немедленная замена |
| Фрикцион буксует при исправных дисках | Чёткое включение без пробуксовки | Проверить упругость пружин 38360 и 38318 |
| Следы перегрева на пружинах | Цвет металла в норме | Синий или чёрный цвет — отпуск металла, потеря упругости |
- Замена 38360 без замены 38318. Пружины работают в паре. Если одна потеряла упругость — вторая тоже изношена. Менять оба вида одновременно.
- Замена 1–2 ослабших пружин вместо всего комплекта. Пружины с разной упругостью создают неравномерный прижим тарелки 28-16-10. Менять все 8 шт. сразу.
- Перепутать местами 38360 и 38318. Наружная пружина 38360 большего диаметра — снаружи. Внутренняя 38318 меньшего диаметра — внутри. При перепутывании пружины не войдут в гнёзда.
- Игнорирование пружин при замене дисков. Фрикцион уже вскрыт — проверить пружины здесь же. Повторная разборка ради пружин обойдётся дороже их стоимости.
Сопутствующие запасные части
- Пружина внутренняя 38318 — парная к 38360; менять только вместе, 8 шт. на фрикцион
- Тарелка нажимная 28-16-10 — опирается на пружины; проверять при каждой разборке
- Кольцо стопорное 28-16-14 — удерживает тарелку; менять при каждой разборке
- Диск ведущий 16121 — 10 шт. на фрикцион; при разборке под замену пружин проверять диски
- Диск ведомый 24-16-103СП — 10 шт. на фрикцион; меняется в комплекте с 16121
- Барабан наружный 28-16-15 — пружины размещены внутри барабана; осматривать при разборке
- Барабан внутренний 24-16-5 — проверять зубья при разборке
- Полуось 24-16-4 — осматривать при разборке фрикциона
- Фрикцион бортовой правый 24-16-101-01СП — включает пружины 38360 в составе
- Фрикцион бортовой левый 24-16-102СП — левый борт
Часто задаваемые вопросы
Чем отличается пружина 38360 от пружины 38318?
38360 — наружная пружина, большего диаметра. Устанавливается снаружи в гнезде тарелки 28-16-10, охватывает 38318 снаружи. 38318 — внутренняя пружина, меньшего диаметра, находится внутри 38360 концентрично. Вместе в одном гнезде они создают суммарное усилие прижима пакета дисков фрикциона.
Сколько пружин нужно на трактор?
На один трактор — 16 шт. пружин 38360 (по 8 шт. на правый и левый фрикционы) и столько же внутренних 38318 — тоже 16 шт. Итого на полный трактор: 16 шт. 38360 + 16 шт. 38318.
Фрикцион буксует — виноваты пружины или диски?
Проверить последовательно: 1) осмотреть диски 16121 и накладки 24-16-103СП — чаще всего виноваты диски; 2) измерить длину пружин 38360 и 38318 — при потере упругости фрикцион буксует даже при исправных дисках.
Как заказать и получить в регионе?
Позвоните или напишите, укажите артикул 38360 и количество. Поможем скомплектовать: 38360 + 38318 + кольцо 28-16-14. Склад в Челябинске — отгрузка в день оплаты. Доставка по всей России.
Заказать пружину наружную 38360 для Т-130 / Т-170 / Б10М
Склад в Челябинске — отгрузка в день оплаты. Доставка по всей РФ.
Комплектуем: 38360 + 38318 + кольцо 28-16-14. Оптовые условия для предприятий.
